導軌寬度：1100mm
加工工件長度：3-8米
加工工件重量：20T

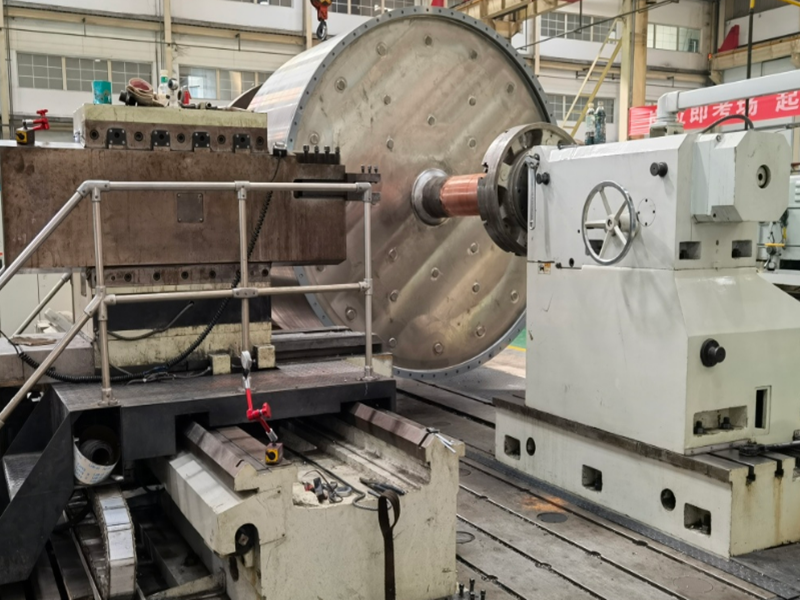

陰極輥機床是在大型臥式平床身車床基礎上開發的一款多功能新產品，如首頁照片所示，拖板床身與床頭、尾座的連接采用分離式結構，但各部件同時把合在下部的地基上，地基內部安裝有預先埋好的T型槽鐵。床頭和尾座軸線讓開拖板床身，可有效降低設備的總體中心高，對陰極輥類工件的大的回轉直徑、高剛性切削的需求非常合適。配置KND2000T總線數控系統，響應速度快。車削主傳動為自動兩檔檔內無級變速，兩個聯動控制軸，Z軸采用滾珠絲杠副加交流伺服電機加精密減速機，X軸采用滾珠絲杠副加交流伺服電機加同步帶減速結構，實現伺服移動，半閉環控制，具有很好的定位精度和重復定位精度。
機床特殊設計了專門用于車削陰極輥的框式刀架結構：刀框兩側分為短行程和長行程兩個刀板，分別用于軸頭和陰極輥大外圓的車削，可明顯提高車削剛性及車削效率。
特殊設計了高承載床頭箱和尾座，均可安裝四爪卡盤，用于工件的快速準確安裝。
尾座整體可沿尾座床身調整，以適應工件小范圍長短變化。

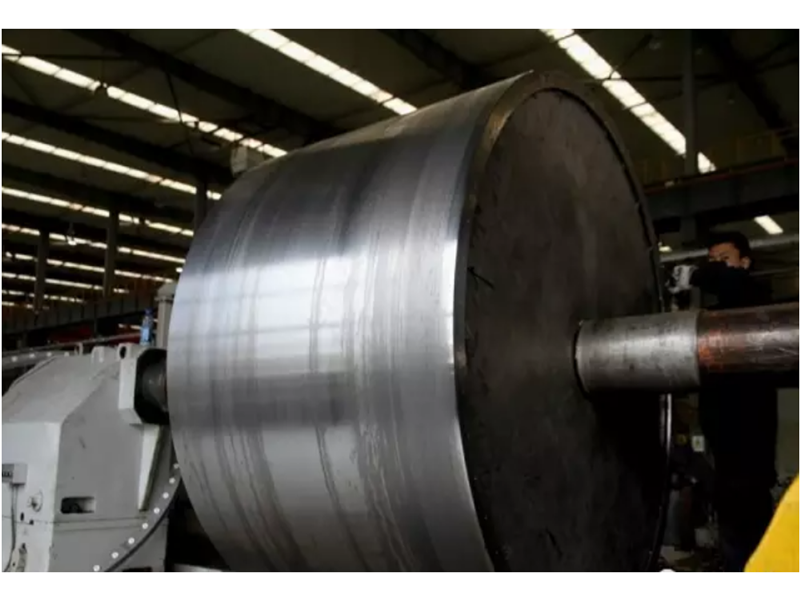

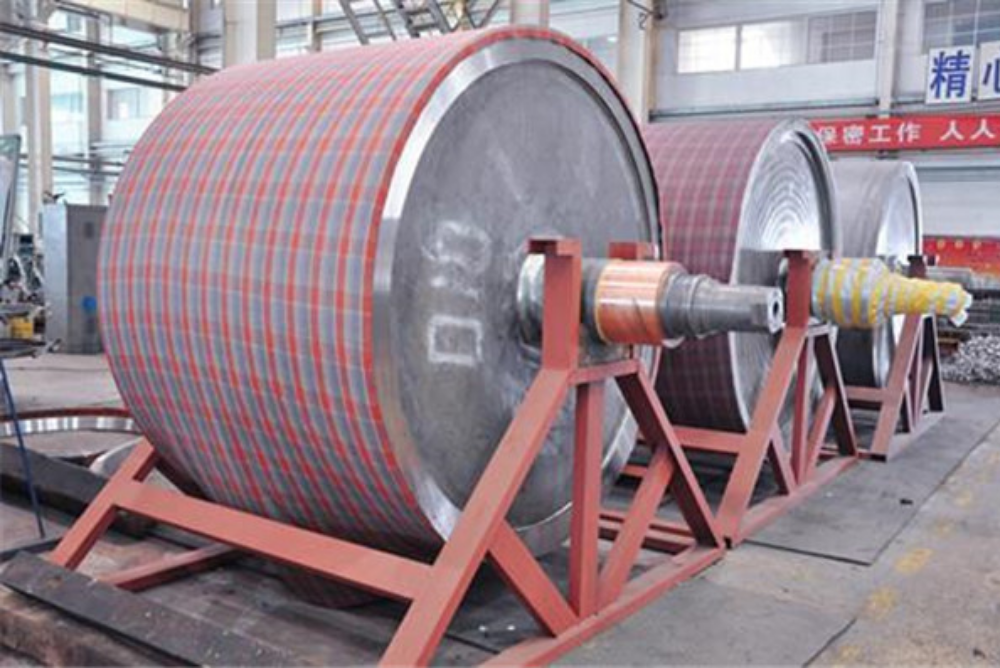

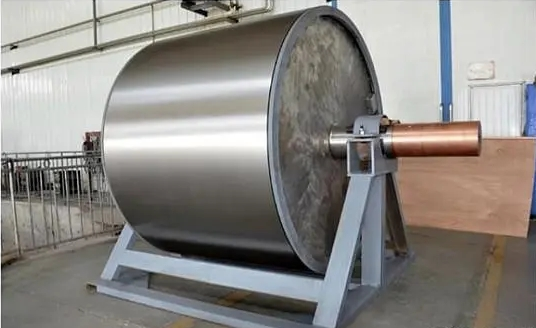

陰極輥數控車床是專門加工陰極輥、電解銅箔、鈦陰極輥而定制生產的，可加工直徑3-5米，長度3-8米的零件，車削快、精度高，在陰極輥生產上可以大大的提高工作效率。
機床型號 | CK64350 |
機床規格 | Φ3500mm |
機床Z軸導軌寬度（框式刀架床身） | 1100mm |
機床W軸導軌寬度（尾座床身） | 1100mm |
床身上最大回轉直徑 | Φ3500mm |
最大車外圓直徑 | Φ3300 |
工件最大重量 | 20噸（工件較重時注意限速） |
兩檔無級 | 第1檔 第2檔 |
轉速范圍 | 5～40r/min 20～110r/min |
換檔形式 | 液壓換檔 |
卡盤大小 | Φ1250mm |
主電機功率 | 50kW伺服 |
x軸行程 | 600mm |
長刀板可調行程 | 1750mm |
短刀板可調行程 | 200mm |
z軸行程（卡盤端面至尾座端） | 5000mm |
框式刀架結構 | 左右兩個刀板 |
刀桿截面 | 50×50mm |
尾座卡盤 | Φ630mm |
尾座套筒行程 | 200mm（初定） |

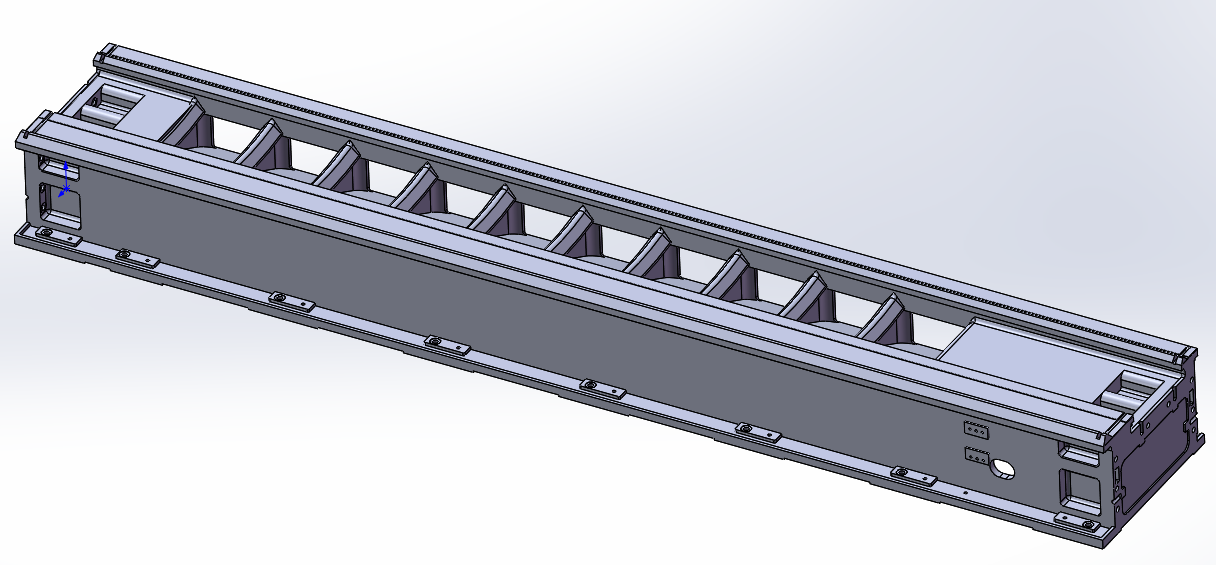

圖1、床身床面為平-V結構，機床床體剛性強，承載力大，穩定性好。

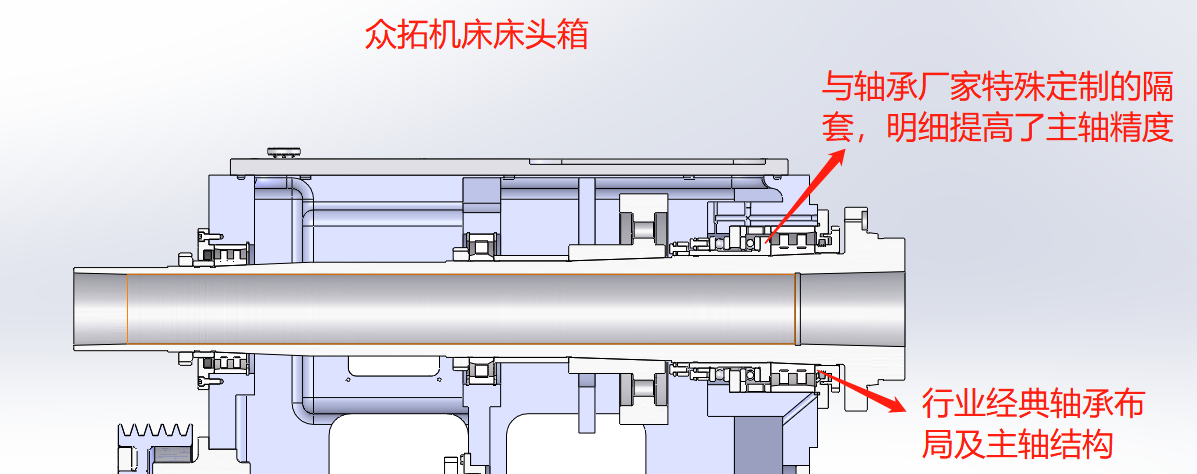

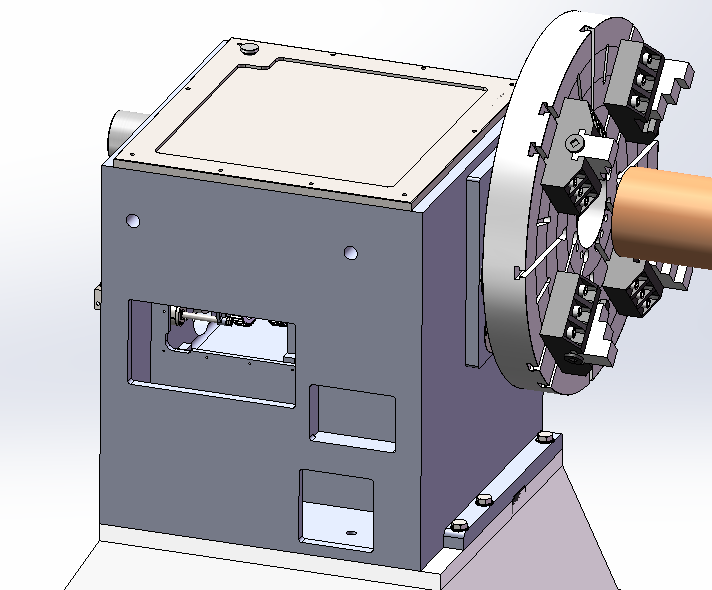

圖23、主軸采用三點支撐，消除了主軸熱伸長對機床精度的影響；床頭主傳動由伺服主電機帶動，自動兩檔，檔內無級。

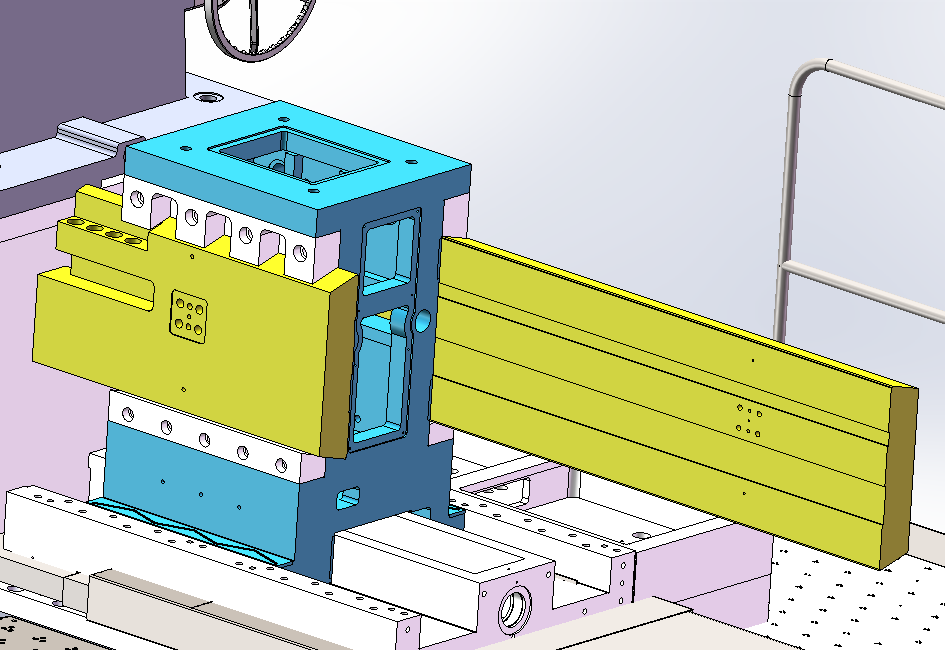

圖4、特殊設計專用框式刀架結構：左右行程一長一短，短刀板手動可調200mm，長刀板可調1750mm；分別用于陰極輥的大外圓及支撐軸的車削加工。

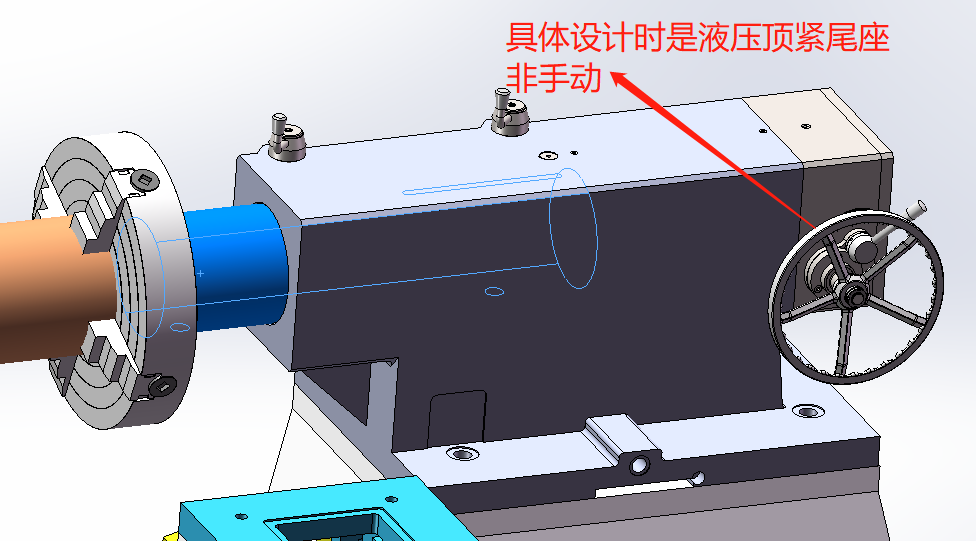

圖5、特殊設計高剛性內置回轉尾座，可連接手動四爪卡盤，也可安裝頂尖。

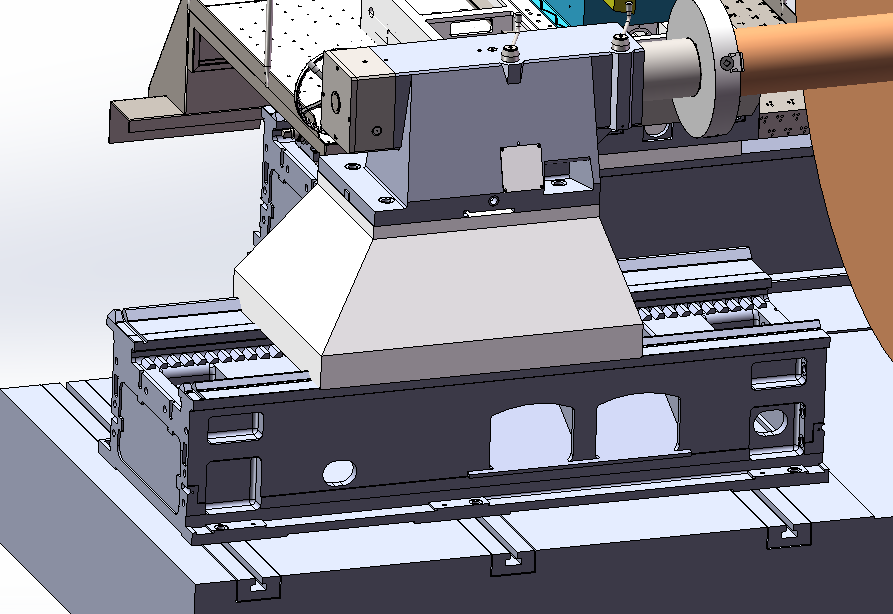

圖6、尾座整體可沿其床身方向做小范圍調整，以適應不同長度工件的變化需求。
